پانل درب اتوماتیک پانل درب اتوماتیک پانل درب اتوماتیک از 400 تا 600 میلیمتر

5 تن هیدرولیک Uncoiler

1. قاب ماشین: ساختار جوشکاری با شستشوی مداوم

2. شرح: سیم پیچ را به محور قرار دهید، سیلندر هیدرولیکی سیلندر را سفت می کند.

3. ماشین را ببندید، موتور در ابتدا رانندگی می کند، سپس ورق فولادی به سطح آن برسد

4. سیم پیچ آزاد، گسترش هیدرولیکی، کشش

5. ظرفیت وزن: 5 تن

6. شناسه: 508 میلی متر

7. قدرت موتور: 5.5 کیلو وات

8. سیستم هیدرولیک قدرت: 4 کیلو وات

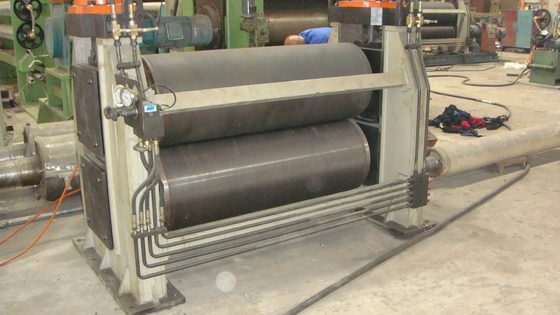

2) 7 ماشین نازک نورد

1. 2 غلطک چاقو تغذیه، 7 غلتک سطح
2. قطر غلتکی سطح: حدود Φ 90 میلیمتر
3. مواد غلتکی سطح بندی: درجه 40Cr
4. عملیات حرارتی سطح غلتک: فرایند خنک کننده با سلام فرایند
5. قدرت موتور مجزا: 4 کیلو وات

3) ماشین تغذیه Servo

1. قدرت موتور سروو: 3 کیلو وات
2. نام تجاری موتور سروو: یاسکووا (ژاپن)
3. برای دقیق بودن ورق به ماشین مشت زدن با توجه به برنامه مجموعه، آن را تغذیه کنید

4) هیدرولیک قبل از پانچینگ ماشین

1. پانچ مرگ: Cr12 Mov، روند خشك كردن
2. پانچ کردن اندازه میله: با توجه به نقاشی
3. قدرت پانچ: 15 کیلو وات
4. پانچینگ توسط PLC کنترل می شود

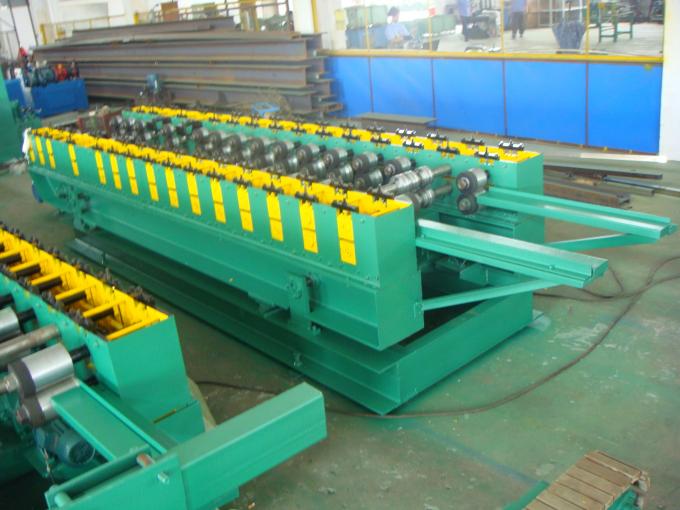

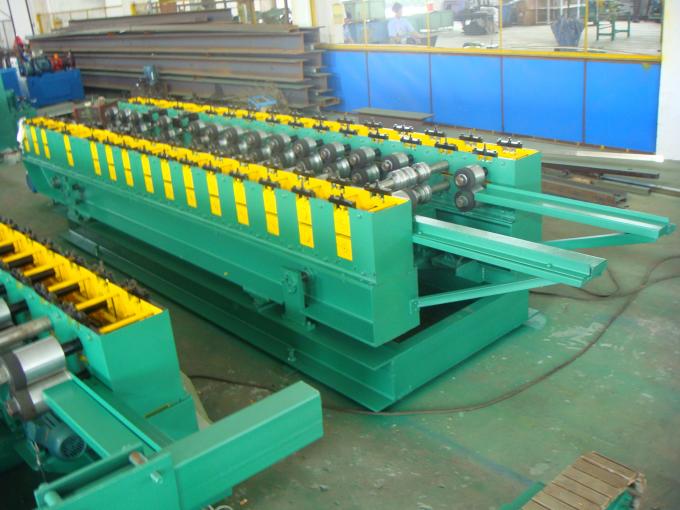

5) سینی اصلی ماشین تشکیل رول رول

1. ضخامت مواد تشکیل دهنده: 1.5 تا 2.5 میلیمتر
2. نوع مواد تشکیل دهنده: GI یا فولاد کربن
3. قاب ماشین: فولاد با کیفیت بالا و جوش داده شده و خنک کننده
4. ماده شفت: درجه حرارت بالا درجه حرارت 40Cr (HB220-260)
5. قطر شفت: Φ 65mm
6. تحمل: HRB تحمل (نام تجاری بالا چینی)
7. مواد غلتک: فولاد GCr15 درجه بالا و سطح غلتک با کروم سخت ≥ 0.05mm
8. ایستگاه فرمت : ≈18 ایستگاه
9. شکل گیری سرعت: 0-15m / min به غیر از زمان مشت زدن / برش
10. موتور تشکیل شده: ≈ 15 کیلو وات
11. موتور قابل تنظیم عرض ≈ 1.5 کیلو وات
12. تنظیم اندازه: تنظیم برق برق
13. نوع درایو: درایو زنجیر

6) برش هیدرولیک و ایستگاه هیدرولیک

1. نوع برش: هیدرولیک پس از برش بعد از تشکیل رول،
2. هنگام برش، دستگاه متوقف می شود
3. تیغه برش مواد: Cr12Mov ، خنک کردن درمان، HRC58-62
4. نیروگاه هیدرولیک قدرت: 15 کیلو وات

7) سیستم کنترل PLC

1. کل خط توسط PLC وارد شده، صفحه نمایش لمسی LCD رابط انسان و دستگاه کنترل می شود. مردم با PLC ارتباط برقرار می کنند اپراتور با تنظیم برنامه به طور خودکار (کنترل برنامه ریزی شده) برای نظارت و کنترل فرآیند، برای دستیابی به اپراتور برای کنترل خط تولید و تغییر پارامترهای کنترل، و نظارت بر وضعیت تجهیزات، پارامترهای عملکرد و نشانگر خطا در زمان واقعی است. طول قطعه کار تنظیم دیجیتال، طول قطعه کار قابل تنظیم است. نظارت بر وضعیت واقعی تجهیزات و نشانگر خطا در زمان واقعی.
2. عملیات: دستی / اتوماتیک مناسب برای تعمیر و نگهداری با مدل دستی و توقف توقف اضطراری در آن وجود دارد.

8) جدول اجرا

1. فرم: ساختار جوشکاری فولادی، قفسه خروجی بدون قدرت
2. تعداد: 1 قطعه
