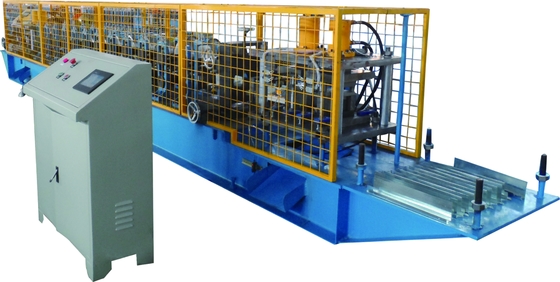

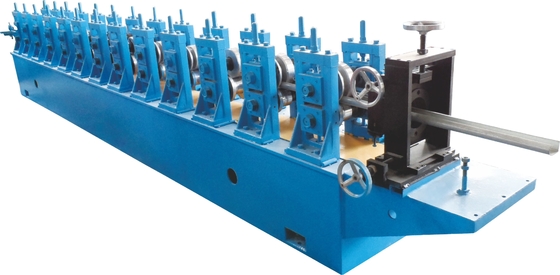

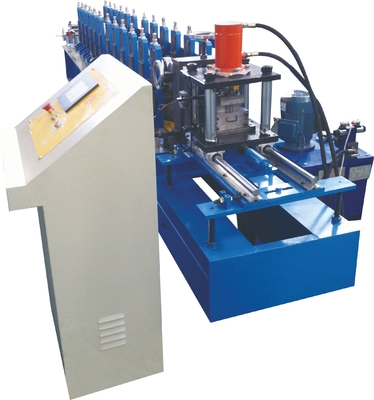

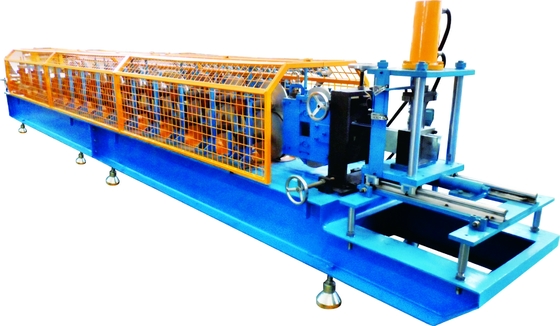

مشخصات ردیابی دستگاه ریخته گری رول برای دستگاه V / Sturing / Bending Machine

دستگاه ردیابی پروفیل V شکل گیری دستگاه دستگاه خم کننده

1، صفحه مناسب نورد: برای انتخاب شما

2، سرعت تشکیل: 3-5m / min (سیستم پیش مشت زنی شامل)

3، پایه های تهیه: 12

ضخامت: 1.5 ~ 2.0 میلی متر

4، مواد غلطکی: CR15، HRC 60 درجه. قطر غلتک φ120

5، مواد اصلی محور: پردازش مدولاسیون فولاد 45

(قطر محور: φ50)

6، Sprocket wheel: 45 فولاد بالا فرکانس خنک؛ فاصله 25.4 تعداد: 13 عدد

7، قدرت موتور: 7.5 کیلو وات

8، سیستم قطع: درایو فشار هیدرولیکی را برداشته و پس از تشکیل آن قطع می شود.

9، سیستم های هیدرولیک برق ماشین آلات قدرت: 3 کیلو وات

10، فشار سیستم هیدرولیک: 10Mpa

11، سیستم کنترل PLC: سیستم دلتا

12، رک رک محل کار: قفسه فولادی 446X199H؛ نوع دیوار بشقاب قابل جدا شدن از محل کار

13. ابعاد کلی: 3500mmX700mmX900mm

14، وزن کل: 2.5 تن تقریبا

15. Un-coiler: ظرفیت 2 تن از کتابچه راهنمای کاربر un-coiler

16. مراسم تولید

Un-coiler ---------- دستگاه تغذیه ------- رول تشکیل ---- قبل از پانچ کردن، کنترل PLC --- برش هیدرولیک ---- اجرا کردن جدول

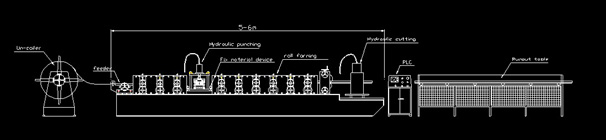

چیدمان خط
